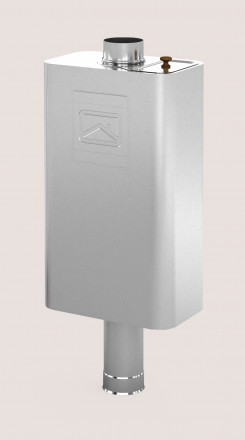

Бак самоварного типа. Бак предназначен для нагрева воды прямой передачей тепла от дымохода (самоварного типа). Данный бак предназначен для использования с банными печами, имеющими дымоход ⌀ 115 мм. Бак изготавливаются из нержавеющей стали толщиной 0,8 мм. Бак самоварного типа устанавливаются непосредственно на печь над каменкой и являются частью дымохода. Штуцеры 3/4 дюйма предназначены для подключения крана для слива воды, либо для организации капельной подачи воды в парообразующие устройства (парообразователь, каменка). Рисунок 1 - Общий вид бака самоварного типа ВНИМАНИЕ! Производитель оставляет за собой право вносить незначительные изменения в конструкцию баков, не ухудшающие их потребительские качества. Рисунок 2 - Схема разборки (сборки) поворотной крышки 1— Дымоходная труба; 2 — Поворотная крышка; 3 — Корпус бака; 4 — Штуцер G 3/4”. Объём, л Габаритные размеры ВхШхГ, мм Масса, кг Количество штуцеров и диаметр резьбы Диаметр дымохода, мм 55 Таблица 1 -Технические характеристики 924х420х254 9 2 шт, G 3/4'' Наименование Бак самоварного типа 65л 115 Принцип нагрева воды в баке самоварного типа. В процессе горения дров происходит нагрев дымохода. Одновременно происходит нагрев воды находящейся в баке. Площадь соприкосновения горячей поверхности дымохода с водой по мере ее расходования уменьшается, что позволяет предупреждать интенсивное кипение воды и значительное попадание пара из бака в парилку при работе печи в режиме поддержания температуры. ВНИМАНИЕ! Для заполнения бака должна использоваться вода, отвечающая требованиям ГОСТ Р 51232 «Вода питьевая. Гигиенические требования и контроль за качеством». Монтаж бака Монтаж бака в составе печи и дымохода должен производиться специализированными организациями и квалифицированными специалистами, располагающими техническими средствами, необходимыми для качественного выполнения работ. Бак устанавливается непосредственно на выходной патрубок печи. Необходимо обеспечить вертикальность оси выходящей из бака трубы. Конструкция бака позволяет обеспечить безопасное расстояние от дымохода до сгораемых конструкций бани.
| Основные | |
|---|---|
| Производитель | Теплодар |
| Страна производитель | Россия |
| Вес | 8 |
| Тип резервуара по способу установки | Вертикальный |
| Материал резервуара | Нержавеющая сталь |
| Габаритные размеры | |
| Ширина | 420 |
| Длина | 250 |
| Высота | 1000 мм |
